자기변형 수조 수위 센서

자기변형 레벨 센서(액위) 센서는 자기변형 효과를 이용하여 개발된 고정밀, 넓은 범위의 절대 위치 센서입니다. 비접촉식 측정, 높은 신뢰성 및 긴 서비스 수명 기능을 갖추고 있습니다. 또한 기름 얼룩, 용액, 먼지, 고압과 같은 가혹한 산업 환경을 견딜 수 있으므로 석유화학, 기계, 물, 전기, 야금, 철강 및 기타 산업 분야에서 널리 사용됩니다.

문의 보내기

설명

자기변형물탱크 수위 센서

L 시리즈 액체 레벨 게이지는 산업 환경에서 대용량 저장 모니터링 및 프로세스 제어를 위해 설계되었습니다. 석유, 천연 가스, 화학 산업, 식품 및 음료, 생명 공학, 전력 및 에너지, 조선, 수자원 공학 및 기타 산업의 액체 레벨 측정에 사용할 수 있습니다. 비트 감지.
L 시리즈 액체 레벨 미터는 5-점 온도, 제품 액체 레벨, 인터페이스 액체 레벨 또는 세 가지 액체 레벨의 동시 출력을 실현할 수 있습니다. 출력 인터페이스는 주로 2선 4-20mA 및 Modbus RTU입니다.
LB 시리즈 액체 레벨 게이지는 열악한 조건에서 정확한 측정을 달성할 수 있으며 난류, 거품, 원자화 및 가스 층화의 영향을 받지 않습니다. 하드로드 방식과 소프트 케이블 방식을 모두 사용할 수 있습니다. 하드 로드의 최대 측정 범위는 0-6000mm에 도달할 수 있고, 소프트 케이블의 최대 측정 범위는 0-23000mm에 도달할 수 있습니다.

product-743-681

기술적 인 특성

* 액체수위, 경계수위, 5-점온도를 동시에 측정 가능

* 장거리 측정, 최대 23미터

* 공장 교정, 다시 시작할 때 0으로 돌아가 교정할 필요가 없습니다.

* 기계적 마모 없음, 긴 서비스 수명, 안정적이고 신뢰할 수 있는 성능

* 측정 등급의 정확도: 0.01% FS 또는 ± 1mm(둘 중 더 큰 값)

* 연속 선형 측정, 절대 위치 출력

* 출력 형식: 4-20mA + Hart 이중 출력, 3-와이어 4-20mA(방폭 전용), Modbus RTU 출력

주요 매개변수

출력 형태: 액체 레벨, 인터페이스 및 온도	전자통 : 알루미늄 합금, 304,316L
효과적인 스트로크: 단단한 막대: 50 ~ 6000mm; 유연한 막대: 1000 ~ 2300mm	중간 밀도: 500 ~ 1800kg/m3
측정점 수 : 1 ~ 3	로드: 304,316L, 하스텔로이, PTE/PFA
분해능: {{0}}비트 D/A 최대 0.1mm	압력 베어링 특성: 1.6MPa
반복 정확도: 전체 스케일의 ± 0.01% 이하	프로세스 인터페이스: M27 × 1. 5; G3/4
표시 오류: 풀 스케일의 ±0.05% 이하	전기 인터페이스: 2 G1/2; 2 M18*1. 5; ZG3/4
온도 성능: 100ppm/도 이하	보호 수준: IP67
응답 시간: 보조 회선: 200ms; 삼중 회선/Modbus: 20ms /모드버스:20ms 응답 시간: 보조 회선: 200ms; 삼중 회선/Modbus: 20ms	과전압 보호: 36V
작동 전압: 정격 작동 전압: 24Vdc; 정상 작동 전압: 10 ~ 30Vdc	극성 보호: 직렬 다이오드
작동 전류: 보조 라인: < 25mA(범위에 따라 다름)	절연 저항: 20M(100V)
삼중 회선/Modbus: < 70mA(범위에 따라 다름)	측정 사용 불가 영역: 상부 사용 불가 영역 100 mm 이하; 하단 사용 불가 영역 50mm 이하(경봉), 하단 사용 불가 영역 100mm 이하(연봉)

L-시리즈 레벨 게이지를 설치하고 교정한 후에는 정기적인 유지 관리나 재교정이 필요하지 않습니다.
L 시리즈 자기변형 액체 레벨 게이지는 액체 레벨 측정을 위해 저장 탱크에 단독으로 설치할 수 있을 뿐만 아니라 자석 플랩과 함께 사용할 수도 있습니다. 설치 다이어그램은 아래 그림에 나와 있습니다.

INSTRUCTION

자기변형 액체 레벨 게이지의 일반적인 적용 시나리오

응용산업

설치

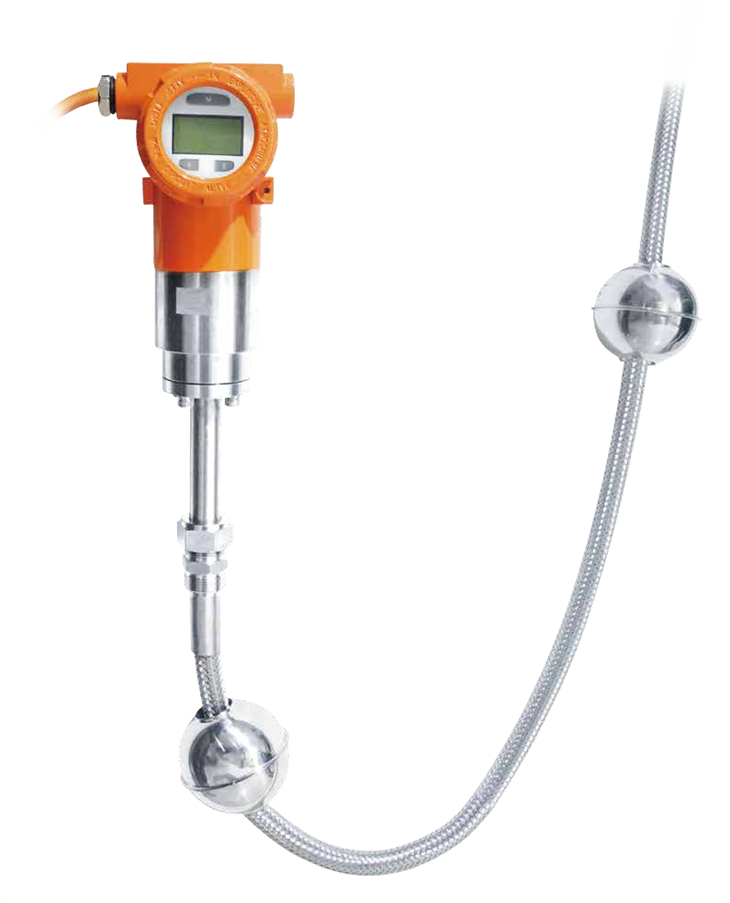

L 시리즈 자기변형 액체 레벨 미터는 소프트 케이블과 하드 로드의 두 가지 형태로 제공됩니다. 두 가지 설치 방법은 다릅니다. 유연한 케이블이 수직 상태인지 확인하기 위해 액체 레벨 게이지 끝에서 추 걸기, 끝 나사 고정, 걸기 등과 같은 몇 가지 수직 조치를 취할 수 있습니다. 액체의 앞부분 레벨 게이지는 용접 플랜지, 나사식 페룰 커넥터 세트 등으로 고정할 수 있습니다. 페룰 조인트는 액체 레벨 게이지 헤드의 높이 범위 100mm 내에서 위아래 조정을 제공하여 액체 레벨 게이지의 편리한 설치를 보장합니다.

기술 치수 도면(플렉시블 케이블 유형)
