Lvdt 측정 선형 변위

소개

차동 변압기 변위 센서 (LVDT 유도 변환기)는 항공 우주, 기계, 건설, 섬유, 철도, 석탄, 야금, 플라스틱, 화학 산업, 과학 기관 및 국가 경제의 기타 산업에서 변위, 변형, 크기, 진동, 두께, 확장 등을위한 고정밀 변위 센서 제품을 측정하는 데 널리 사용될 수 있습니다. F10, F25, F50 시리즈 펜형 리바운드 LVDT 변위 센서는 우수한 성능을 가지며 품질 관리 및 계측 응용 제품에서 고정밀, 반복성이 높은 변위 측정에 적합합니다. 프로브는 고경도, 내마모성 재료 실리콘 산화물을 사용하며 측정 축의 움직이는 부분은 정밀 가이드 레일을 사용합니다. 센서에는 송신기, 12-24VDC 전원 공급 장치가 장착되어 있으며 전자 회로는 습도 및 먼지와 같은 비교적 가혹한 환경에서 장시간 안정적으로 작동 할 수있는 304 스테인레스 스틸 금속 튜브에 밀봉되어 있으며 컴퓨터 또는 PLC에서 사용할 수있는 표준 0-5V, 0-10V 전압 신호를 출력합니다. 4- 20mA 전류 신호; 또는 RS485 디지털 신호.

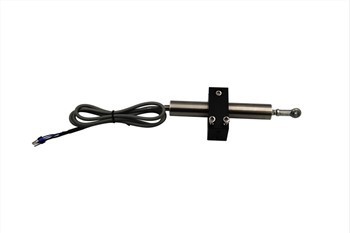

의 푸아큐어LVDT 유도 트랜스듀서

외경이 8mm인 펜 모양의 리바운드 변위 센서에는 정밀 선형 베어링이 내장되어 있으며 반복성이 우수합니다. 프로브는 내마모성이 우수한 실리콘 질화물 세라믹 볼입니다.

측정 범위는 0-10MM, 고해상도 및 우수한 반복성입니다.

슬라이딩 접점 없음, 긴 서비스 수명.

LVDT 유도 트랜스듀서의 적용

로봇 / 샤프트 직경 검사 / 정밀 변위 측정 / 유리 생산 검사 / 자동차 부품 검사

성능 매개변수

전원 공급 장치 : 12-24V DC;

전압 출력 유형 공급 전류 ≤ 12mA;

작동 전류 : 2 와이어 전류 출력 유형, 공급 전류 4-20mA

범위 : G10 : 0-2.5mm / G25 : 0-5mm / G50 : 0-10mm

산출: 0-5V; 0-1OV; 4-20mA; RS485 디지털

선형성 : 디지털 신호 출력 : 0.1 % FS; 아날로그 신호 출력 : 0.25 % FS

반복 오류 : ≤1um

해상도 : ≤O.1um

동적: 10HZ

측정 힘: 80g

작동 온도 : -25 °C - + 85 °C

충격 견디기: 250g/11ms

진동 허용 오차 : 10g / 2KHZ

온도 계수 : 영점 ≤0.01 % / °C

감도 ≤025%/°C

2. 전압 신호 출력 케이블 색상 정의 :

브라운 - 전원 공급 장치(+)

검정 전압 출력(+)

파란색 - 전원 공급 장치(-) 신호 출력(-)

3. RS485 디지털 신호 출력

케이블 색상 정의:

빨간색 - 전원 공급 장치(+)

검정 - 전원 공급 장치 (-)

그린一 RS485 (A+)

화이트 一 RS485 (B-)

패키지

작업장
