유압 실린더용 선형 변환기

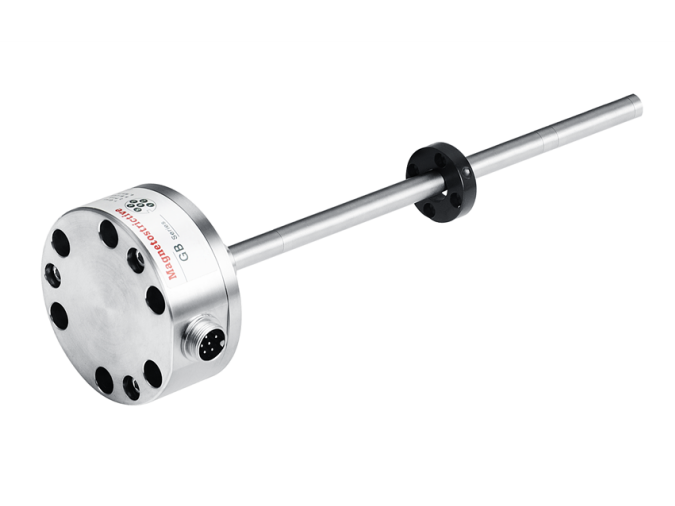

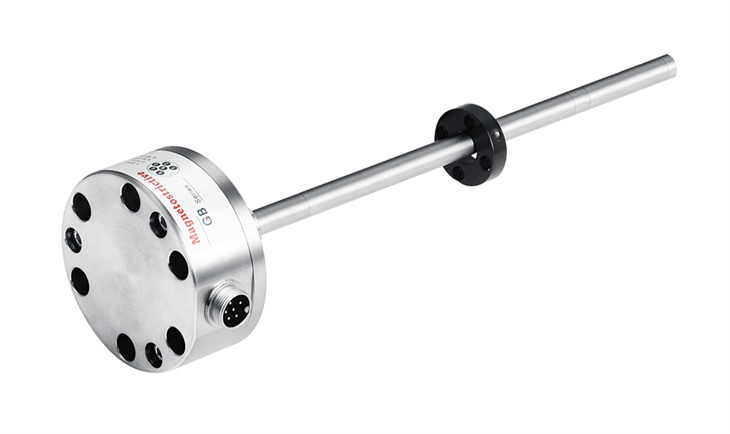

유압 실린더용 GB 선형 변환기













기술적인 매개변수





	아날로그 출력	SSI 출력
측정 범위	50-5000mm	50-5000mm
출력 신호	4-20mA%2씨, 0-10Vdc, 0-5Vdc,	24, 25, 26비트 바이너리 또는 그레이 코드
해결	16-비트 D/A	1 % 2F 2 % 2F 5 % 2F 10 % 2F 20 % 2F 50 % 2F 100UM
비선형성	＜±0.01%FS(최소±50μm)	＜±0.01%FS(최소±50μm)
반복성	＜±0.001%FS(최소±1μm)	<±0.001% F.S. (minimum ±1 digit)
응답 빈도	범위와 관련된	범위와 관련된
작동 전압	24VDC(-15/+20%)
작동 온도	- 40도 -+85도
막대 압력 측정	35MPa 연속/70MPa 피크
보호 등급	IP67 또는 IP68
설치방법	밀봉 플랜지 Φ18h6, 6개의 나사형 장착 구멍을 조입니다.
작동 온도	-40-+85 도
보관온도	-40-+85 도



구조 그리고 재료



전자 창고 304 스테인레스 스틸

로드 304 스테인레스 스틸

장착 플랜지 304 스테인레스 스틸

외관압력 35MPa(연속)/70MPa(피크)

근무 조건

자석 속도 임의

주변 온도 -40도 ~+85도

습도/이슬점 습도90%, 결로 없음

온도 계수<±0.007%F.S/℃

전기 보호 IP67 IP68-특별 맞춤화

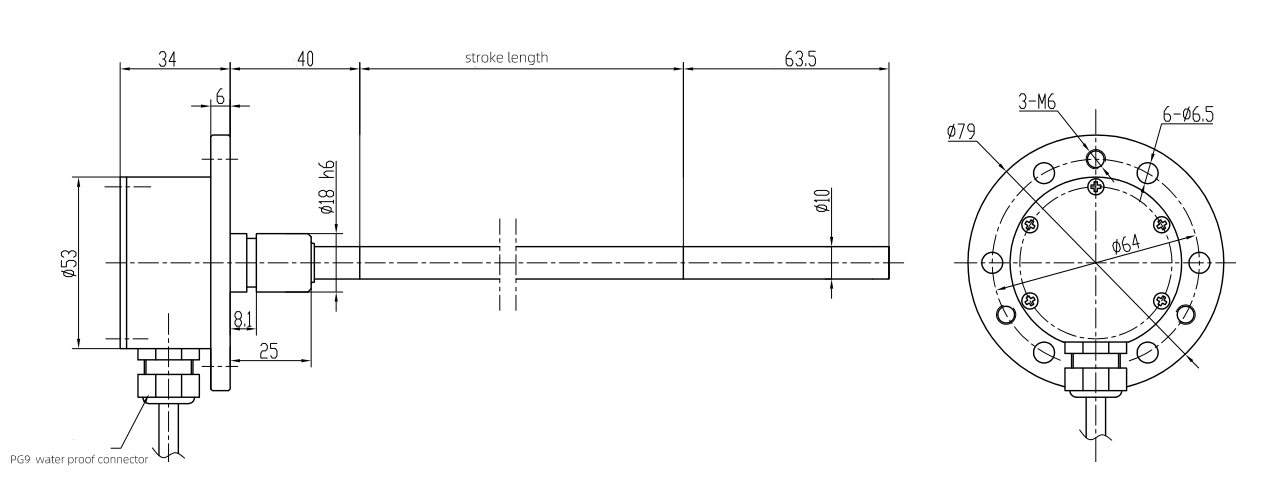

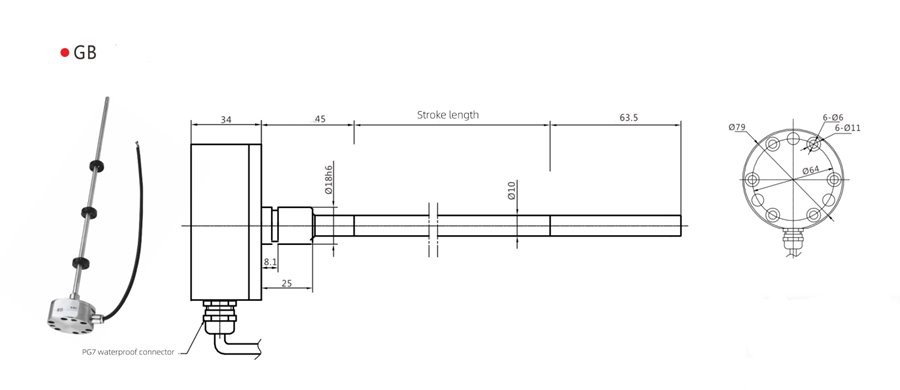

치수







자기 변형 센서는 어떻게 작동합니까?



자기왜곡 레벨 트랜스미터의 센서가 작동하면 센서의 회로 부분이 도파관 와이어에 펄스 전류를 자극합니다.

이 전류가 도파관 와이어를 따라 전파되면 펄스 전류 자기장이 도파관 와이어 주위에 생성됩니다.

자기변형 액체 레벨 게이지의 센서 로드 외부에 플로트가 있습니다. 이 플로트는 액체 레벨의 변화에 ​​따라 로드를 따라 위아래로 움직일 수 있습니다.

플로트 내부에는 영구 자석 링 세트가 있습니다. 펄스 전류 자기장과 플로트에 의해 생성된 자기 링 자기장이 만나고 싶을 때. 플로트 주변의 자기장이 변화하여 자기 변형 재료로 만들어진 도파관 와이어가 플로트 위치에서 비틀림 파동 펄스를 생성합니다.

이 펄스는 고정 속도로 도파관 와이어를 따라 다시 전송되고 감지 메커니즘에 의해 감지됩니다.

펄스 전류와 비틀림파의 시간차를 측정하면 플로트의 위치, 즉 액체 표면의 위치를 ​​정확하게 파악할 수 있습니다.



설치
